概要
この記事では、GFL-G シリーズ レーザー変位センサーが、正確な非接触コンポーネント高さ検出を可能にして PCB 製造を最適化する方法について説明します。一般的な検査方法について詳しく説明し、センサーの動作原理と利点を強調し、溶接品質と生産効率を向上させるためのステップバイステップの実装ガイドを提供します。

レーザー変位センサーを使用したPCB部品の高さの正確な検出
プリント基板 (PCB) の製造において、溶接エラーは製品の品質と生産効率に影響を与える大きなボトルネックです。部品の高さを正確に測定することで、溶接欠陥を大幅に削減し、生産プロセスを最適化することができます。このソリューションは、GFL-G シリーズ レーザー変位センサーの使用を提案し、高速で柔軟性があり、コスト効率の高い高さ検出を実現し、企業が製品の品質を向上させ、生産コストを削減できるようにします。
レーザー変位センサの動作原理と利点
GFL-Gシリーズレーザー変位センサを使用したソリューションの実装

1. 機器の選択と設置
▪️PCB サイズ、コンポーネントの高さ分布、および精度要件に基づいて、適切な GFL-G シリーズ モデル (例: GFL-G30N(P)-485 または GFL-G250N(P)-485) を選択します。
▪️安定した測定角度と検出角度を確保するために、精密レールまたは調整可能なブラケットにセンサーを取り付けます。
▪️設置時の外部振動や強い光の干渉を最小限に抑え、センサーの安定した動作環境を確保します。
2. 測定プロセスのセットアップ
▪️データの精度を確保するために、測定前にセンサーを校正してください。
▪️溶接位置の高さの変化に焦点を当てて、溶接前後の主要部品の高さデータ収集を実行します。
3. データ処理と分析
▪️センサー出力信号を企業の MES システムに統合し、リアルタイムの監視とデータ保存を実現します。
▪️インテリジェントなアルゴリズムを使用して高さの偏差を分析し、潜在的な問題に対して早期警告を提供します。
ビジネスにとってのメリット
GFL-G シリーズのレーザー変位センサーを導入することで、企業は PCB 生産品質と溶接精度を大幅に向上させ、手直し率と材料の無駄を減らし、最終的にはコスト削減と効率改善を実現できます。この高精度検出ソリューションは、企業がより高い顧客基準を満たすのにも役立ち、市場競争力を高めます。

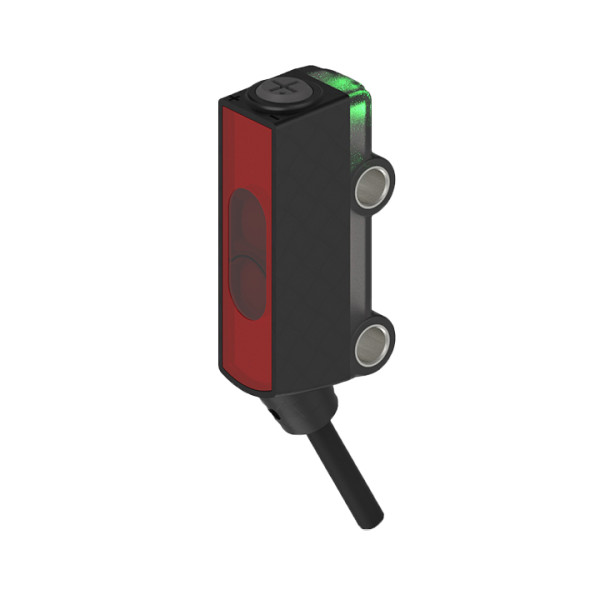

考えられる解決策
最大検出距離: 2 - 150 mm 安定検出距離: 3 - 120 mm 電源電圧: 12 - 24 V DC スイッチ出力: NPN/PNP 接続タイプ: ケーブル、4芯、2 m
