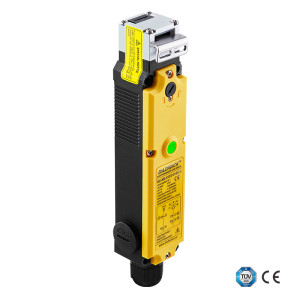

OX-W2｜ロック機能付きセーフティインターロックスイッチ｜DADISICK
- モデル
- OX-W2
プロパティ
- 工場梱包
- 安全ロック 1 個とキー 2 個、ケーブル
- ロック材質：
- 金属
- 出力：
- 金メッキ接点4セット
- ロック時の引張強度：
- ロック力1300N
- 連絡先タイプ：
- 14 種類の連絡先の組み合わせ
- オプションのバックロック解除機能
- 表示灯+緊急ロック解除
- 7種類の操作キーに対応
- 認証：TUV、CE
評価
製品の説明
ドキュメントとダウンロード
| 電気的パラメータ | ||
| 定格電圧 | 24V DC | |
| 定格電流 | 1mA | |
光源色 | 緑 | |
定格動作電圧 | DC24V±10% | |
定格電流 | 200mA（初期値） | |
定格出力 | 4.8W | |
定格絶縁電圧（Ui） | 300V | |
定格インパルス耐電圧（Uimp） | 2.5kV | |
定格開放熱電流 (Ith) | 10A | |
定格制限短絡電流 | 1000A | |
使用カテゴリ | AC-15 | DC-13 |
| 定格動作電圧（Ue） | 240V | 30V |
定格動作電流 (Ie) | 3A | 2.3A |
| 機械的パラメータ | ||
| 寸法（幅×高さ×長さ） | 39×39.4×183mm | |
| 絶縁クラス | クラスB（130°C） | |
| シェル素材 | PA66難燃剤 | |
| 連絡先 | 金メッキ銀合金 | |
保護レベル | IP67（EN60947-5-1、キー操作穴を除く） | |
耐用年数 | 機械式100万回以上 | |
電化製品15万回以上 | ||
ロック時の引張強度 | 1300N | |
強制離脱部隊 | ≥80N | |
強制離脱距離 | ≥10mm | |
許容動作速度 | 0.05～0.5m/秒 | |
許容動作周波数 | 最大20回/分 | |
| 環境データ | ||
| 周囲温度 | -20℃～60℃、凍結なし | |
| 環境湿度 | 相対湿度85%以下 | |
寸法
アクセサリー
安全リレー
配線図
安全スイッチとLS-A安全リレー間の配線図
安全スイッチとTer-A安全リレー間の配線図
安全ドアハンドル
