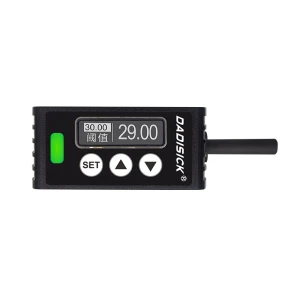

GFL-Z200N-RS485 | レーザー距離センサー | DADISICK
- モデル
- GFL-Z シリーズ | GFL-Z200N-RS485
プロパティ
- 反応時間：
- 最大1.5ミリ秒
- 出力タイプ
- RS485
- 中心距離の測定
- 200mm
- 測定範囲
- ±80mm
- 再現性
- 200μm
- 供給電圧
- 12～24V DC±10%、脈動P-P10%
評価
製品の説明
| 測定範囲仕様 | ||||||
種 | 測定 中央30mm | 測定 中央50mm | 測定 中央100mm | 測定 中央 200mm | 測定 センタータイプ400mm | |
モデル | NPN出力 | GFL-Z50N | GFL-Z100N | GFL-Z200N | GFL-Z400N | |
アナログ量出力 | GFL-Z30NM | GFL-Z50NM | GFL-Z100NM | GFL-Z200NM | GFL-Z400NM | |
RS485通信 | GFL-Z30N-RS485 | GFL-Z50N-RS485 | GFL-Z100N-RS485 | GFL-Z200N-RS485 | GFL-Z400N-RS485 | |
中心距離の測定 | 30mm | 50mm | 100mm | 200mm | 400mm | |
測定範囲 | ±5mm | ±15mm | ±35mm | ±80mm | ±200mm | |
再現性 | 10μm | 30μm | 70μm | 200μm | 400μm(測定距離200～400mm) 800μm（測定距離400〜600mm） | |
真直度 | ±0.1%FS | ±0.2%FS | ±0.2%FS(測定距離200~400mm) ±0.2%FS(測定距離400~600mm) | |||
温度特性 | 0.03%FS/℃ | |||||
光源 | 赤色半導体レーザー クラス2 最大出力：1mW、光ビーム 波長:655nm | |||||
ビーム径 | 約φ50μm | 約φ70μm | 約φ120μm | 約φ300μm | 約φ500μm | |
供給電圧 | 12～24V DC±10%、脈動P-P10% | |||||
消費電流 | 40mA以下（24V DC電源電圧）、60mA以下（12VDC電源電圧） | |||||
制御出力 | <NPN出力タイプ> NPNオープンコレクタトランジスタ ●最大入力電流：50mA ●印加電圧：30V DC以下（制御出力-0∨） ●残留電圧：1.5V以下（電流50mA時） ●漏れ電流：0.1mA以下 | |||||
出力アクション | 明るい時ON/暗い時ONの切り替えが可能 | |||||
短絡保護 | 装備（自動復帰型） | |||||
アナログ出力 | 電圧アナログ出力 (警報時:+5.2V) | 出力範囲:0～5V 出力インピーダンス100Ω | - | 出力範囲:0~5V 出力インピーダンス: 100Ω | - | 出力範囲:0~5V 出力インピーダンス: 100Ω |
現在のアナログ出力 (エール:0mA) | 出力範囲:4～20mA 負荷インピーダンス：300Ω以下 | - | 出力範囲:4～20mA 負荷インピーダンス：300Ω以下 | - | 出力範囲:4～20mA 負荷インピーダンス：300Ω以下 | |
| 機械的パラメータ | ||
| 反応時間 | 1.5ms/5ms/10ms切り替え可能 | |
| 外部入力 | NPN無接点入力有効範囲:0V～+12V DC入力インピーダンス:約10kΩ | |
| 保護構造 | IP60 | |
汚れの程度 | 2 | |
動作周囲温度 | -10℃〜+40℃（結露、氷結に注意）、保管：-20℃〜+60℃ | |
周囲の湿度 | 35%~85%RH、保管時:35%~85%RH | |
周囲の光を利用する | 白熱電球：照明面の照度が3000lx未満 | |
サービスレベル | 2000m以下 | |
ケーブル | 0.15mm 5芯複合ケーブル2m付き | |
材料 | ボディシェル：アルミ鋳造フロントカバープレート：プロピレンベース | |
重さ | 約35g(ケーブルなし)、約85g(ケーブルあり) | |
適用規格 | EMC指令への準拠 | |
（注）：測定条件が指定されていない場合、使用条件は次の通りです：電源電圧：24V DC、 周囲温度：+20℃、反応時間：10ms、測定中心距離のアナログ出力値。対象物：白紙。 | ||
寸法
アクセサリ取り付け図
配線図
配線図
