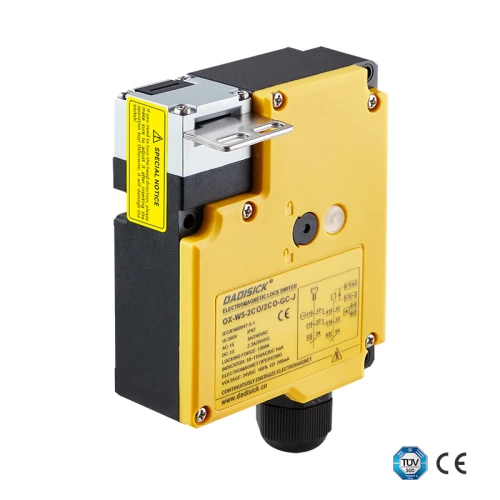

OX-W5-3C/3C-GC-J | 安全スイッチ | DADISICK
OX-W5-3C/3C-GC-J | 安全スイッチ | DADISICK
OX-W5-3C/3C-GC-J | 安全スイッチ | DADISICK
OX-W5-3C/3C-GC-J | 安全スイッチ | DADISICK
OX-W5-3C/3C-GC-J | 安全スイッチ | DADISICK
OX-W5-3C/3C-GC-J | 安全スイッチ | DADISICK

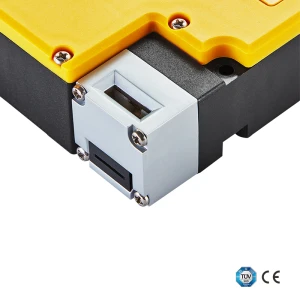

モデル
OX-W5 | OX-W5-3C/3C-GC-J

プロパティ

工場梱包

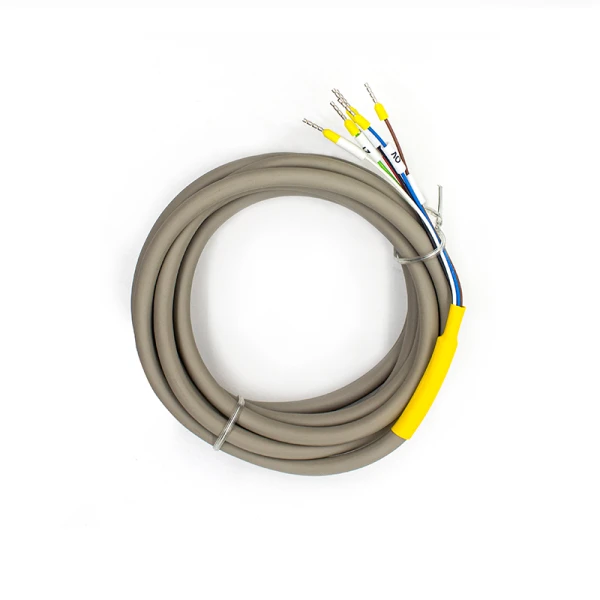

安全ロック 1 個とキー 2 個、ケーブル
ロック材質:
金属
出力:
金メッキ接点4セット
ロック時の引張強度:
ロック力1300N
連絡先タイプ:
6つの連絡先の組み合わせ
オプションのバックロック解除機能
表示灯+緊急ロック解除
ドア監視:
3NC
ロック監視:
3NC

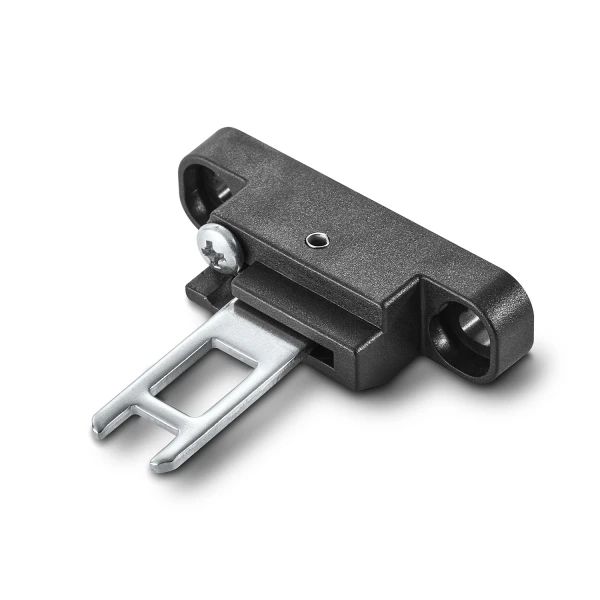

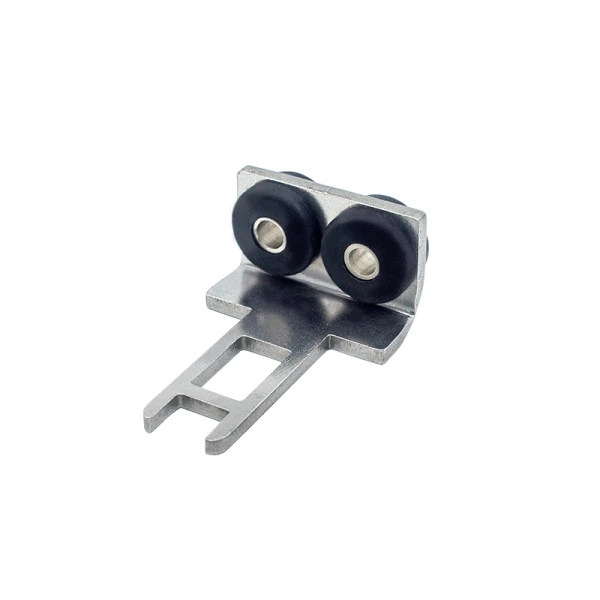

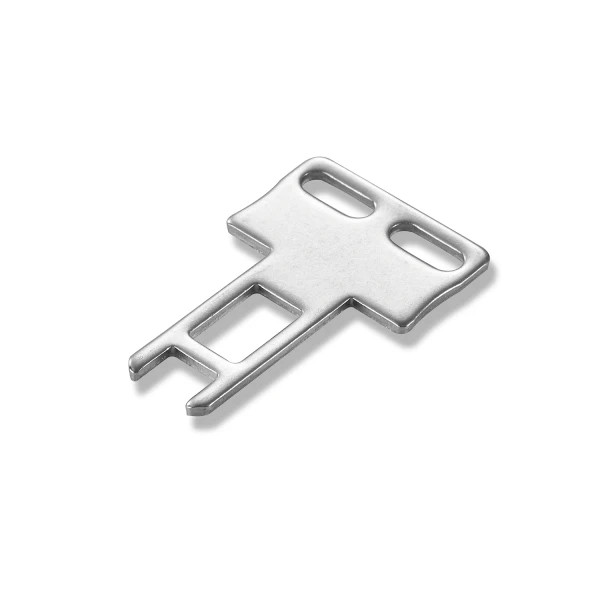

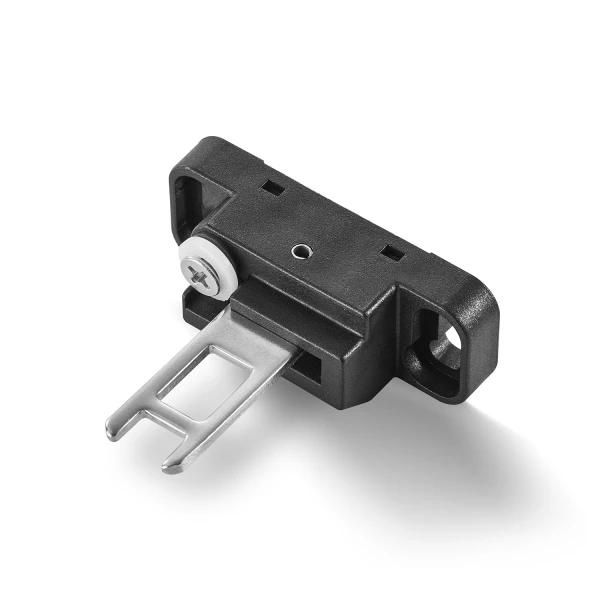

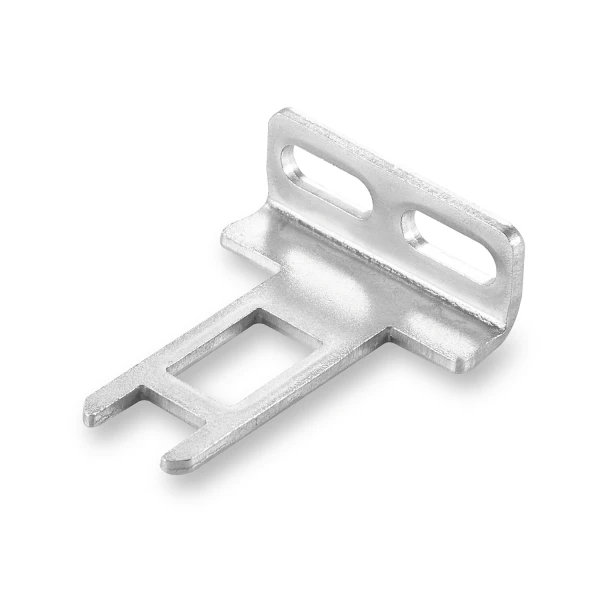

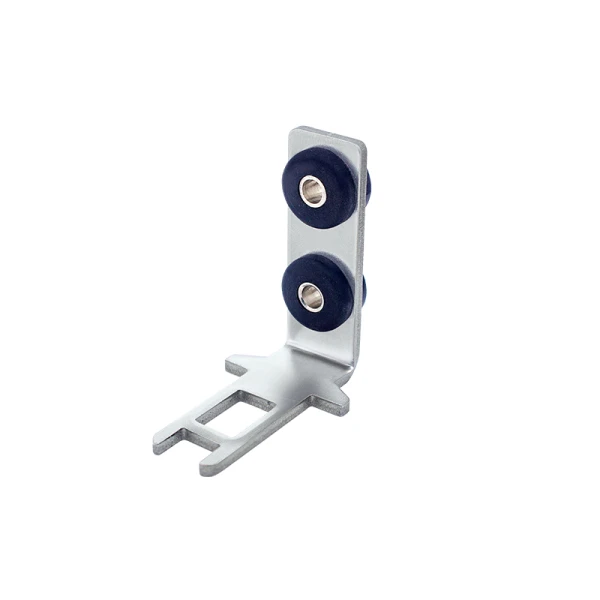

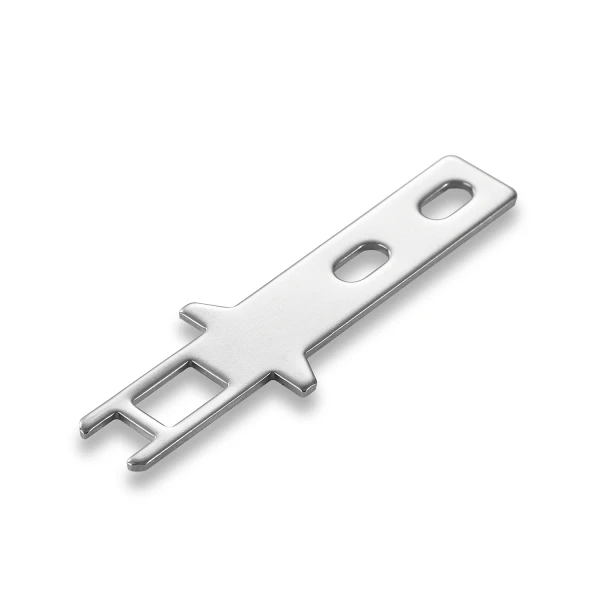

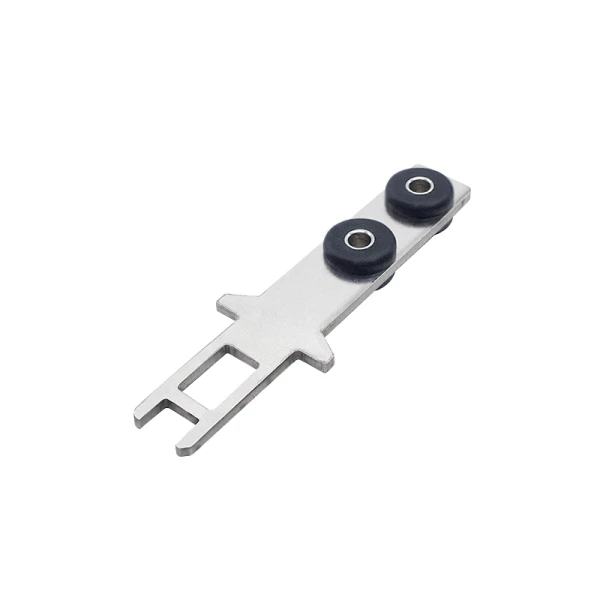

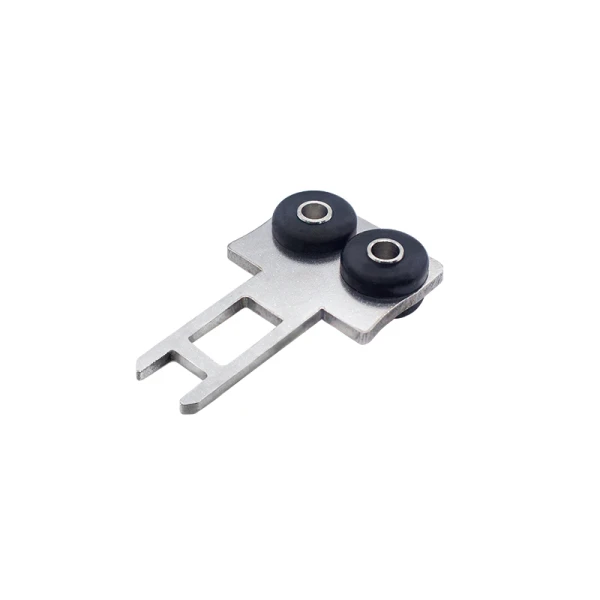

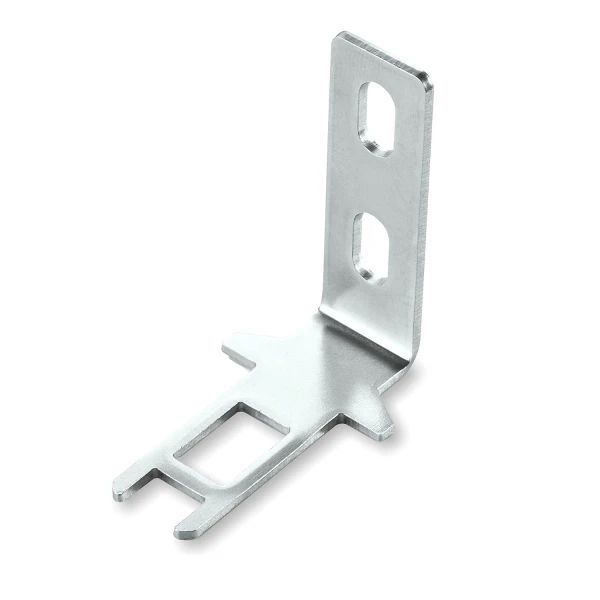

操作キーの種類:
11種類
認証:
TUV、CE

評価

製品の説明

ドキュメントとダウンロード
電気的パラメータ
定格電圧
24V DC
定格電流
1mA
光源色
定格動作電圧
DC24V±10%
定格電流
200mA(初期値)
定格出力
4.8W
定格絶縁電圧(Ui)
300V
定格インパルス耐電圧(Uimp)
2.5kV
定格開放熱電流 (Ith)
10A
定格制限短絡電流
1000A
使用カテゴリ
AC-15
DC-13
定格動作電圧(Ue)
240V
30V
250V
定格動作電流 (Ie)
3A
2.3A
0.27A
機械的パラメータ
寸法(幅×高さ×奥行き)
39×39.4×183mm
絶縁クラス
クラスB(130°C)
シェル素材
PA66難燃剤
連絡先
金メッキ銀合金
保護レベル
IP67(EN60947-5-1、キー操作穴を除く)
耐用年数
機械式100万回以上
電化製品15万回以上
ロック時の引張強度
1300N
強制離脱部隊
≥60N
強制離脱距離
≥10mm
許容動作速度
0.05~0.5m/秒
許容動作周波数
最大20回/分
環境データ
周囲温度
-20℃~60℃、凍結なし
環境湿度
相対湿度85%以下
寸法
安全スイッチの寸法
アクセサリー
安全リレー
安全リレー LS-A
Dadisick 安全ライトカーテン用安全リレー
safety relay Ter-A
Dadisick 安全ライトカーテン用安全リレー
配線図
安全スイッチとLS-A安全リレー間の配線図
安全スイッチとLS-A安全リレー間の配線図
安全スイッチとTer-A安全リレー間の配線図
安全スイッチとTer-A安全リレー間の配線図

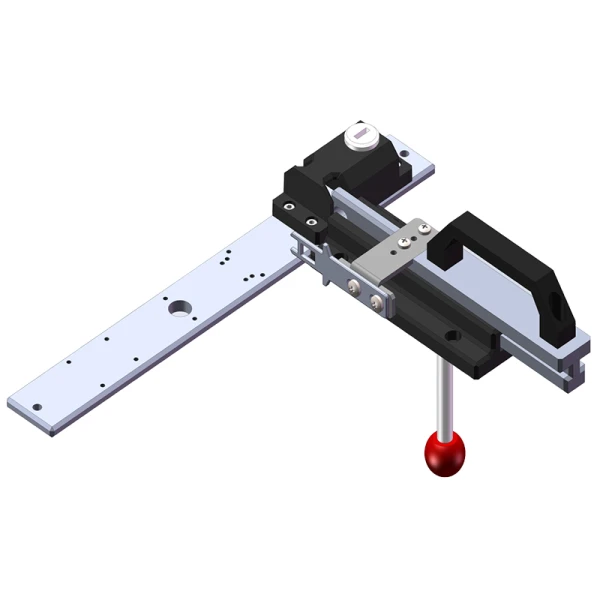

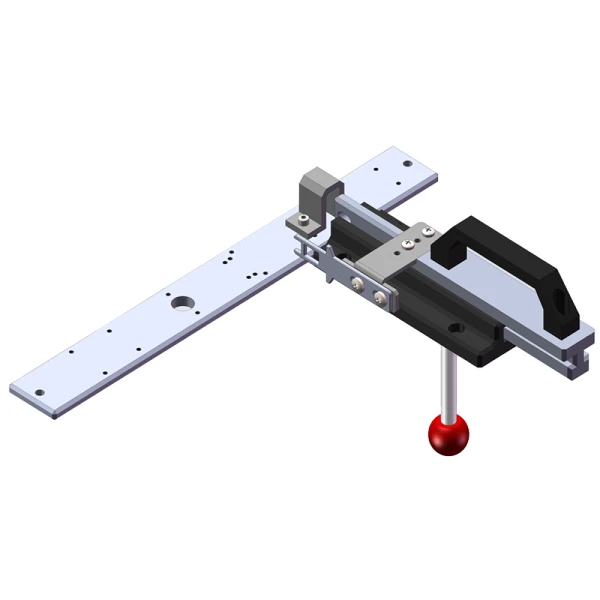

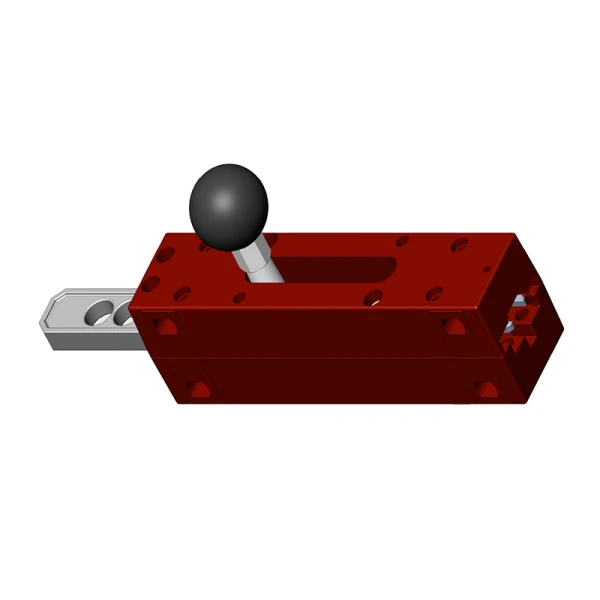

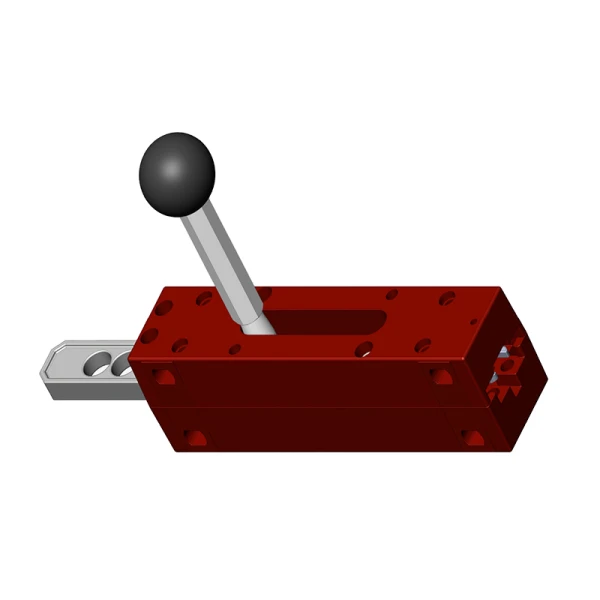

安全ドアハンドル
ドキュメントとダウンロード
カタログ

安全インターロックスイッチ装置 OX-W5 シリーズ技術データシート
3D
OX-W5.3D-STP
