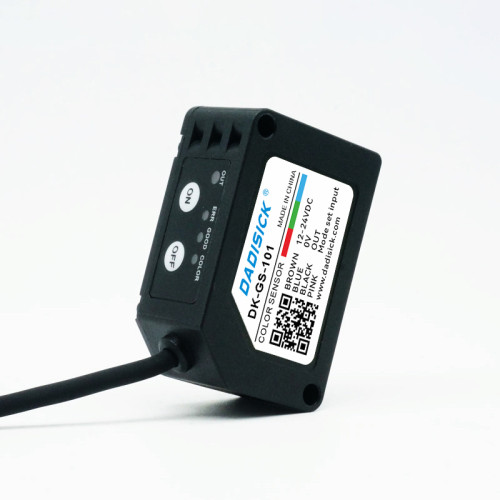

GS-101 シリーズ カラー センサー | RGB コントラスト カラー マーク センサー | DADISICK
- モデル
- GS-101 シリーズ | GS-101N、GS-101P
プロパティ
- 検出距離:
- 18～28mm
- 電源電圧:
- 24 V DC ± 10% 脈動 P-P 10% 以下
- モード切り替え入力:
- カラーパターンまたはカラーモード
- 出力タイプ:
- NPN または PNP
- ケーブル：
- 標準長さ2m、0.2mm²4芯ゴムケーブル
評価
製品の説明
製品仕様 | |||||
タイプ | NPN | PNP | |||
モデル | GS-101N | GS-101P | |||
検出距離 | 18～28mm | ||||
電源電圧 | 24 V DC ± 10% 脈動 PP 10% 以下 | ||||
電力消費 | 電力は850mW以下（電源電圧24V時、消費電流35mA以下） | ||||
モード切り替え入力 | カラーパターン | 低（オン）0～0.6 V DC 流出電流0.5mA以下 入力インピーダンスは約10KΩ | 低（OFF）0～0.6 V DCまたはオープン | ||
カラーモード | 高（OFF）12～+24 V DCまたはオープン | 高（オン）12～+24 V DC 出力電流3mA以下 入力インピーダンスは約10kΩ | |||
出力 | NPNオープンコレクタトランジスタ · 最大流入電流50mA · 印加電圧30V DC以下（出力と0V間） · 残留電圧1.5V以下（流入電流50mA時）* | PNPオープンコレクタトランジスタ · 最大流出電流50mA · 印加電圧30V DC以下（出力と+V間） · 残留電圧1.5V以下（流出電流50mA時）* | |||
出力操作 | カラーパターン | カラーコードが検出されるとON | |||
カラーモード | 一貫してオン | ||||
短絡保護 | 装備（自動回復） | ||||
反応時間 | 200μs以下 | ||||
周囲温度 | -10～+55℃、凍結、結露なし | ||||
周囲の湿度 | 35～85%RH、凝固なし | ||||
光投射要素 | 複合LED: 赤/緑/青 (投影ピーク波長: 640 nm/525 nm/470 nm) | ||||
材料 | シェル：PBT/操作パネル：PC/操作ボタン：シリコン/レンズ：PC | ||||
ケーブル | 0.2 mm² 4芯ゴムケーブル、標準長さ2 m 茶色: + V / 黒色: 出力 / ピンク色: モード遷移入力 / 青色: 0 V | ||||
重さ | 約104g | ||||
