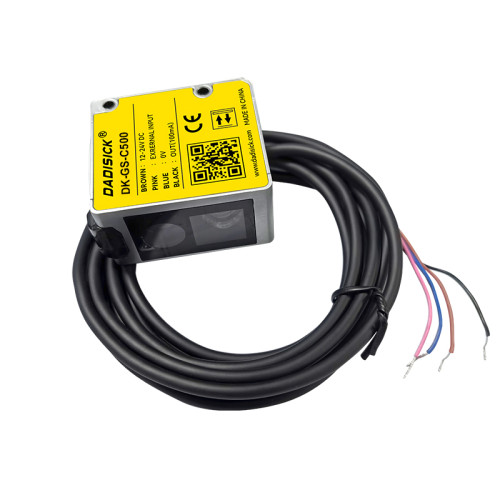

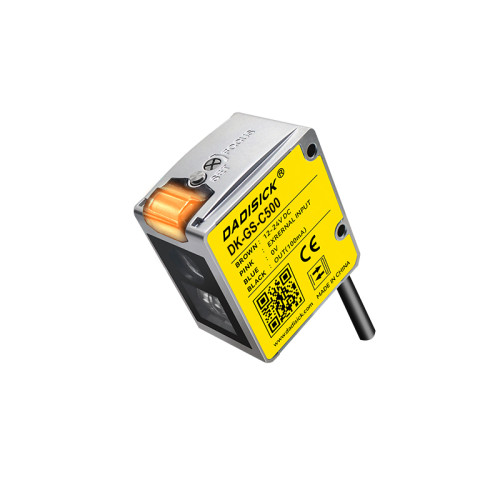

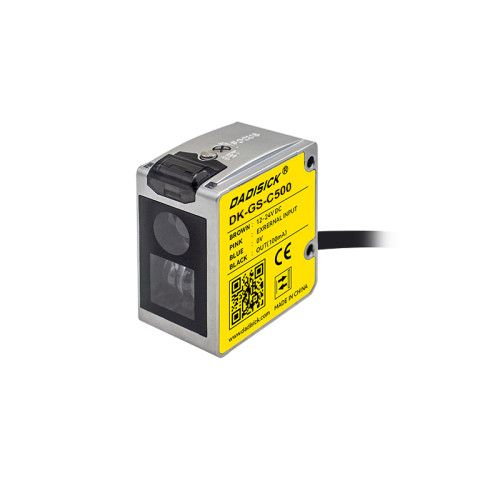

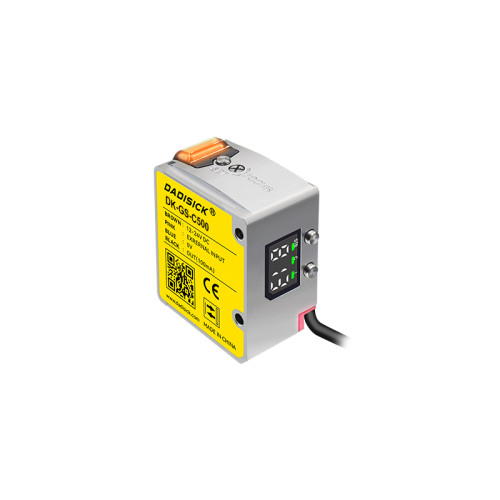

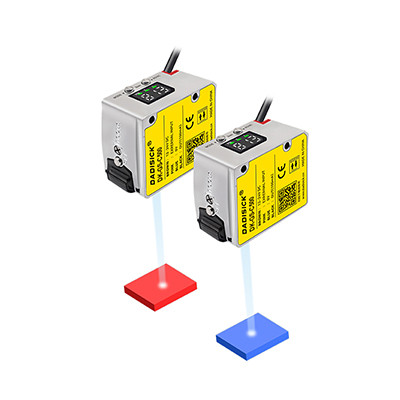

白色LED光源長距離カラーコードセンサー
- モデル
- GS-C500シリーズ | GS-C500N、GS-C500P
プロパティ
- 検出距離:
- 50～500mm
- 応答時間:
- 200 μs/1 ms/10 ms/100 ms/500 ms
- 光源：
- 白色LED
- 電源電圧:
- 10～30 VDC、リップル（P-P）10%、クラス2またはLPS
- I/O制御出力:
- NPNオープンコレクタ/PNPオープンコレクタ
- I/O 外部入力:
- チューニング/停止トランスミッションスイッチタイプ
評価
製品の説明
仕様 | |||||
タイプ | NPN | PNP | |||
モデル | GS-C500N | GS-C500P | |||
検出距離 | 50～500mm | ||||
最小光スポット径 | 約φ3.5mm（100mm時） 約φ9mm（250mm時） 約φ20mm（500mm時） | ||||
応答時間 | 200 μs/1 ms/10 ms/100 ms/500 ms | ||||
光源 | 白色LED | ||||
相互干渉の削減 | 最大2ユニットまでの異なる周波数を設定します | ||||
電源 | 電圧 | 10～30 VDC、リップル（PP）10%、クラス2またはLPS | |||
消費電流 | 24Vで50mA以下 12Vで100mA以下 | ||||
タイマー | オフ/オン遅延/オフ遅延/シングル | ||||
入出力 | 制御出力 | NPNオープンコレクタ/PNPオープンコレクタ切替可能 30 V以下、100 mA以下、残留電圧2 V以下 NO/NC切替可能 | |||
外部入力 | チューニング/停止トランスミッションスイッチタイプ | ||||
保護回路 | 電源逆接続保護、電力サージ保護、 出力過電流保護、出力サージ保護 | ||||
周囲光 | 白熱電球：10000 Lx以下 太陽光：20000 Lx以下 | ||||
周囲温度 | -20～+50℃（凍結なし） | ||||
相対湿度 | 35～85% RH（結露なし） | ||||
耐衝撃性 | 1,000 m/s²、X、Y、Zの各方向に6回 | ||||
耐振動性 | 10～55 Hz 複振幅1.5 mm、X、Y、Zの各方向に2時間 | ||||
保護レベル | IP65 | ||||
材料 | ケース：亜鉛鋳物（クロームメッキ）、インジケータカバー：PC、ボタン：ステンレス | ||||
重さ | 128グラム | ||||
