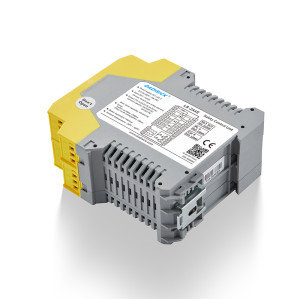

安全リレーQSRN
安全リレーQSRN
安全リレーQSRN
モデル
QSRN

プロパティ

電源
24V DC
リレー安全出力
3NO + 1NC (PNP または NPN)
最大スイッチング容量
12 A (すべての安全出力接点に分配)
トランジスタ信号出力
<500mA 24V DC
接触抵抗
<100mΩ
サイズ
117 × 100 × 22.5mm
汚染のクラス
4 タイプ
証明書
ISO、CE、UL、FCC、TUV

評価

製品の説明

製品モデル
安全リレー
QSRN
証明書
ISO、CE、タイプ4
出力
電源
24V DC
電圧許容範囲
+10% / -20%
消費電力
2.9ワット
出力
PNP 3NO + 1NC
トランジスタ信号出力
<500mA 24V DC
トランジスタ信号出力
<500mA 24V DC
リレー接点容量
AC-1
6A / 250V AC / 1500VA
AC-15
4A / 240V AC
DG-1
6A / 24V DC / 150W
DG-13
4A / 24V DC
最大スイッチング容量
12 A (すべての安全出力接点に分配)
接触抵抗
<100mΩ
最小負荷
10mA / 5V
接触材料
AgSnO2 + 0.2µmAu
一般的なパラメータ
出力ヒューズ(外部)
5 A gL/gG
リリース応答時間
<30 ms (入力から出力まで)
入力コンポーネントの端の抵抗を確認します(タッチエッジ/カーペット)
1kΩ~10kΩ
電気寿命
8万回
汚染のカス
4 タイプ
動作温度
-25℃ ~ 85℃
動作湿度
35% - 85%(氷結・結露なし)
インパルス耐電圧
2.5kV
保護レベル
エンクロージャ IP30、端子 IP20、キャビネットまたはエンクロージャ IP54 への設置を推奨
保管温度
-40℃ ~ 105℃
シェル素材
難燃性PA66
サイズ
117 × 100 × 22.5mm

 コントローラーのインストール

1.インストールツール



(1)電動ドリル、ドリルビット(仕様: φ4.3、 φ5.2φ6.8)、 タップ(仕様:M5、M6、M8)。プラスドライバー、マイナスドライバー、六角レンチ(仕様:6#.8#)調整可能 レンチ(仕様:22インチ)ラジオペンチ等

(2)コントローラーブラケットの取り付けには、 φ 5.2ドリルとM6タップ

(3)光電サポートベースの設置には、 φ 6.8ドリルビットとM8タップ

(4)固定穴 圧着バックルの 送電線には φ 4.3 ドリルビットと M5タップ



2.インストール 内蔵コントローラー

 コントローラーを35mmの電気レールに直接接続します。電気キャビネットに設置されています o この機械。

THE INSTALLATION OF THE CONTROLLER
安全幕接合安全リレー2ウェイ安全出力配線図
安全幕接合安全リレー2ウェイ安全出力配線図
光同期3&5芯安全スクリーン接続QSRN安全リレー配線図
光同期3&5芯安全スクリーン接続QSRN安全リレー配線図
コントローラ寸法図
Controller Dimensional Drawing
安全リレー -QSRN .STEP
QSRN 技術データシート
