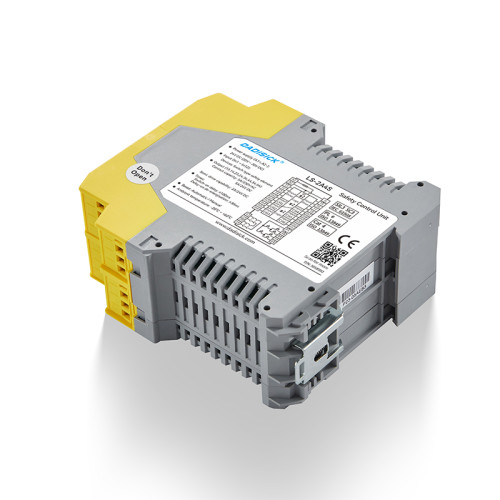

安全リレー LS-2A4S
- モデル
- LS-2A4S
プロパティ
- 電源
- 20V～30V DC
- 連絡先の数
- 2いいえ
- スイッチング容量
- 5A/250V AC; 5A/24V DC; 2A (24V DC)
- 配線抵抗
- ≤15Ω
- サイズ
- 45×114.5×99mm
- 汚染のクラス
- 2 タイプ
- 証明書
- PLe、Cat.4、SIL3
評価
製品の説明
| 製品モデル | |||
| 安全リレー | LS-2A4S | ||
証明書 | PLe、Cat.4、SIL3 | ||
| 電源特性 | |||||||
| 供給電圧 | 20V～30V DC | ||||||
| 消費電流 | ≤110mA (24V DC) | ||||||
| 入力特性 | |||
| チャンネル数 | 6 | ||
| 入力電流 | ≤50mA (24V DC) | ||
| 配線抵抗 | ≤15Ω | ||
| 入力デバイス | 緊急停止、安全ドア、安全ライトカーテン、安全カーペット、両手ボタン、 ドア磁気スイッチ、リセットボタン | ||
| リレー出力特性 | |||
| 連絡先の数 | 2いいえ | ||
| 連絡先 | 酸化スズ | ||
| 接点ヒューズ保護 | 10A高速; 6A低速 | ||
スイッチング容量 | 5A/250V AC; 5A/24V DC | ||
| 半導体出力特性 | |||
| 出力数 | 4SO | ||
| 駆動能力 | 2A（24V DC） | ||
| 時間特性 | |||
プルインバッファ時間 | ≤100ミリ秒 | ||
リリースバッファ時間 | ≤30ms | ||
| 回復時間 | ≤100ミリ秒 | ||
| 短時間の停電 | 20ミリ秒 | ||
| 環境特性 | |||
| 電磁両立性 | EN60947、EN61000-6-2、EN61000-6-4 | ||
振動 | 周波数: 10Hz~55Hz; 振幅: 0.35mm | ||
| 動作温度 | -20℃〜+60℃ | ||
| 保管温度 | -40℃〜+85℃ | ||
相対湿度 | 10%～90% | ||
| 絶縁特性 | |||
| 過電圧レベル | Ⅲ | ||
汚染レベル | 2 | ||
定格絶縁電圧 | 250V 交流 | ||
| 定格インパルス電圧 | 6000V（1.2/50us） | ||
| 絶縁強度 | 1500V AC、1分 | ||
電気的クリアランスと沿面距離 | EN 60947-1に準拠 | ||
| 認証 | |||
| 安全度水準 | SILE3 について | ||
| パフォーマンスレベル | プレ | ||
| 安全カテゴリー | カテゴリー4 | ||
