QSA14-40-520-2BE-2-930|ライトバリア|DADISICK
- モデル
- QSA14-40-520-2BE-2-930
プロパティ
- 内容:

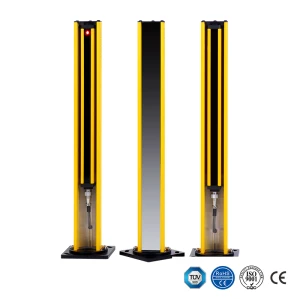

- フロアスタンド柱とミラー柱
- 検出距離:
- 30-20000mm
- ビーム間隔:
- 40mm
- 光軸数:
- 14
- 保護高さ:
- 520mm
- 2つの安全出力(OSSD):
- 2 PNP
- インターフェースプラグ:
- 7ピンM16ケーブルコネクタを装備
- 認証:
- TUV、UL、CE、RoSH、GB
評価
製品の説明
製品モデル | |||
製品シリーズ | QSAシリーズ光バリア | ||
標準部品 | 受信機1台、送信機1台、データライン2本、フロアスタンドコラム2本、拡張ネジ2セット | ||
安全証明書 | TÜV CE、中国GB証明書、ISO証明書UL-FCC、TYPE 4 | ||
適用#テキヨウ# | 標準的な産業環境 |
特徴 | |||
ビームギャップ | 40mm | ||
検出精度 | 48mm | ||
梁の数 | 14 | ||
保護高さ | 520mm | ||
全体寸法 | 51mm*35mm*L、Lはエミッターとレシーバーの長さです。 | ||
検出距離 | 30-6000mm;30-45000mm | ||
反応時間 | ≤15ミリ秒 |
機械データ | |||
ハウジング材質 | きんぞく | ||
金属シェル | アルミニウム | ||
レンズ前面スクリーン材質 | アクリル | ||
上部カバーと下部カバーの材質 | ABS強化ナイロンPA66+30%GF |
同期 | |||
消費電流 | ≤200mA | ||
出力モード | 2 PNP、電流500mA、電圧1.5V以下、極性、短絡、オーバーカット保護 | ||
出力ステータス | ON(受信インジケータ緑色ライト) | ||
表示灯 | 送信機: 電源表示灯 (赤); 受信機: 出力表示灯オン (緑)、ブラックアウト (赤) | ||
波長 | 850nm | ||
ライトの種類 | 赤外線(NIR)、目に見えない | ||
関数 | 自動リセット | ||
同期 | ライン同期 |
パフォーマンスデータ | |||
保護回路 | 短絡保護 | ||
供給電圧 | 過電圧保護 | ||
最大消費電流 | 24VDC、-20...20% | ||
ヒューズ | 150mA |
環境データ | |||
保護等級 | IP65 | ||
周囲光に対する耐性 | 白熱灯:受光面照度3000Lx、太陽光:受光面照度10000Lx | ||
周囲温度 | 動作温度: - 10~+40 ℃ (ただし凍結しないこと)、保管温度: - 25 -+55 ℃ | ||
周囲の湿度 | 作業時間: 35~85% RH、節約時間: 35~95% RH |
出力 | |||
安全出力回路数(OSSD) | 2回路 | ||
タイプ | 安全回路出力回路OSSD | ||
最小スイッチ電圧高 | 18V | ||
最小スイッチ電圧が低い | 2.5V | ||
標準スイッチング電圧 | 22.5V | ||
電圧タイプ | 直流 | ||
最大電流負荷 | 380mA | ||
負荷インダクタンス | 2000人 | ||
負荷容量 | 0.3 ゼロ | ||
最大残留電流 | 0.2mA | ||
典型的な残留電流 | 0.002MA | ||
電圧降下 | 1.5V | ||
安全スイッチ出力1 | 接続ピン4、ホワイトOSSD1 | ||
スイッチング素子 | トランジスタ PNP | ||
安全スイッチ出力2 | 接続ピン5、緑色OSSD2 | ||
スイッチング素子 | トランジスタ PNP |
電気インターフェース | |||
インターフェースの数 | 2(受信機と送信機) | ||
タイプ | M16コネクタ、7ピン | ||
インターフェース金属 | 銅ニッケルメッキ | ||
プラグ材質 | キルサイト | ||
定格電流(A) | 5A | ||
接触DC(AC V) | Φ1*5 | ||
動作電圧(AC V) | 500V | ||
加圧(AC V) | 1500V | ||
接触抵抗 | 5MΩ | ||
絶縁抵抗 | 2000MΩ | ||
許容される典型的な導体断面 | 0.25m㎡ | ||
最大リンクケーブル | 1億 | ||
最大許容電流 | 4.9A | ||
ケーブル材質 | ポリ塩化ビニル | ||
シールド | シールド |
基本データ | |||
フロアスタンド柱モデル | QSA-01 | ||
シェル素材 | アルミニウム合金 | ||
取り付け材料 | 鉄板 10mm | ||
ディスク材質 | 鉄板 6mm | ||
トップカバー素材 | 鉄板 2mm | ||
ミラーの高さ | 930mm、30~4000mmまでカスタマイズ可能 | ||
ミラー素材 | アクリル 2mm |
基本データ | |||
ミラーコラムモデル | QSA-02 | ||
シェル素材 | アルミニウム合金 | ||
取り付け材料 | 鉄板 10mm | ||
ディスク材質 | 鉄板 6mm | ||
トップカバー素材 | 鉄板 2mm | ||
ミラーの高さ | 930mm、30~4000mmまでカスタマイズ可能 | ||
ミラー素材 | ガラス 4mm |
寸法
光バリアケーブルの説明
信号出力選択(トランジスタが正常に動作している実際の出力)
NPN出力配線図
PNP出力配線図
寸法

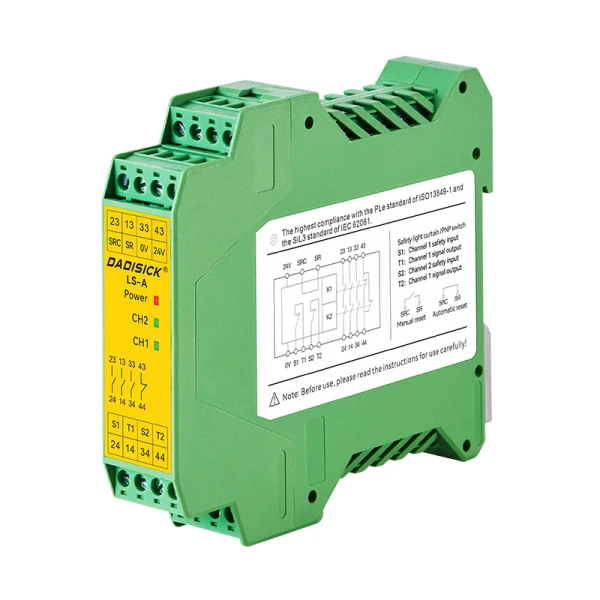

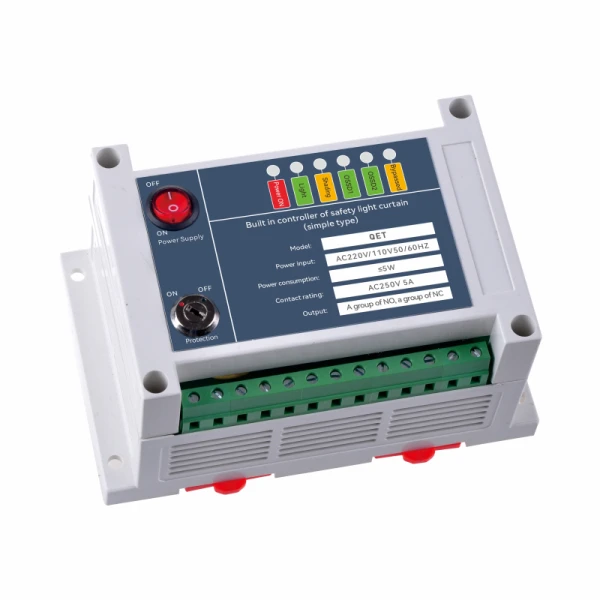

アクセサリー
ドキュメントとダウンロード
カタログ&ユーザーガイド
